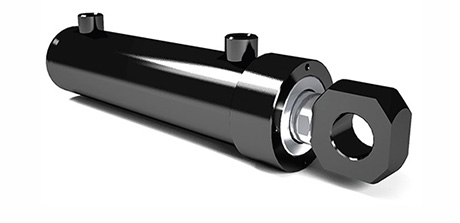

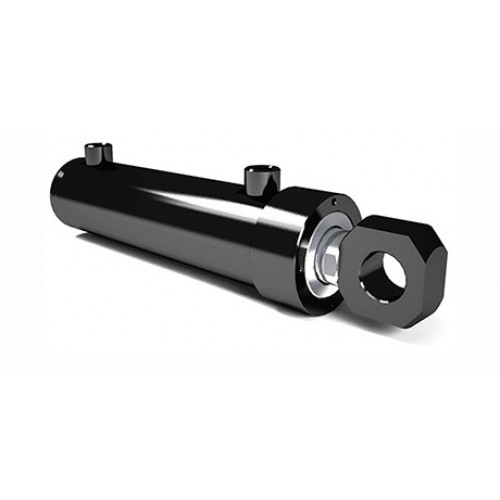

Гидроцилиндр с передней проушиной

Скачать общую техническую информацию в PDF

Стоимость оборудования рассчитывается индивидуально, в зависимости от необходимых характеристик и объема заказа.

Для уточнения стоимости:

Позвоните нам по номеру:

+7 (3412) 90-41-42

Или оставьте заявку

Запросить цену

Гидроцилиндр с передней проушиной - элемент гидравлических систем, преобразующий энергию давления рабочей жидкости в линейное механическое усилие. Благодаря передней проушине устройство легко монтируется и надёжно фиксируется на оборудовании, а возможность вращения вокруг оси обеспечивает гибкость применения в сложных условиях.

Гидроцилиндры данного типа широко используются в различных отраслях промышленности: строительство, сельское хозяйство, горнодобывающая промышленность, логистика и складская техника, промышленное оборудование, коммунальная техника.

Принцип реализации:

Шток - хромированный, обеспечивающий плавное движение без заеданий

Уплотнения - из специальных композитных материалов (фторкаучук, полиуретан с бронзовым наполнением), устойчивых к маслам, перепадам температур:

Исполнение уплотнений под разные климатические условия
- Стандартные от − 30°C до +80°C
- Низкотемпературные -50°C до +80°C
- Высокотемпературные от -20°C до +200°C (фторкаучук (FKM, FPM))
Техническая реализация:
- Рабочее давление — до 400 бар
- Ход — от 5 до 5000 мм
- Диаметр штока от 25 до 300
- Диаметр поршня от 40 до 500

Возможна реализация с защитной гофрой.

Возможна интеграция с датчиками положения, датчики давления и системами управления для регулирования хода и давления

Все детали обрабатываются с высокой точностью, исключая люфты, перекосы и вибрации при циклических нагрузках.

Все цилиндры проходят тестирование на герметичность и прочность.

Подбор по модели техники, нагрузке и ходу — по техническому заданию.

e-mail: info@donvard.ru

тел.: +7(3412)90-41-42

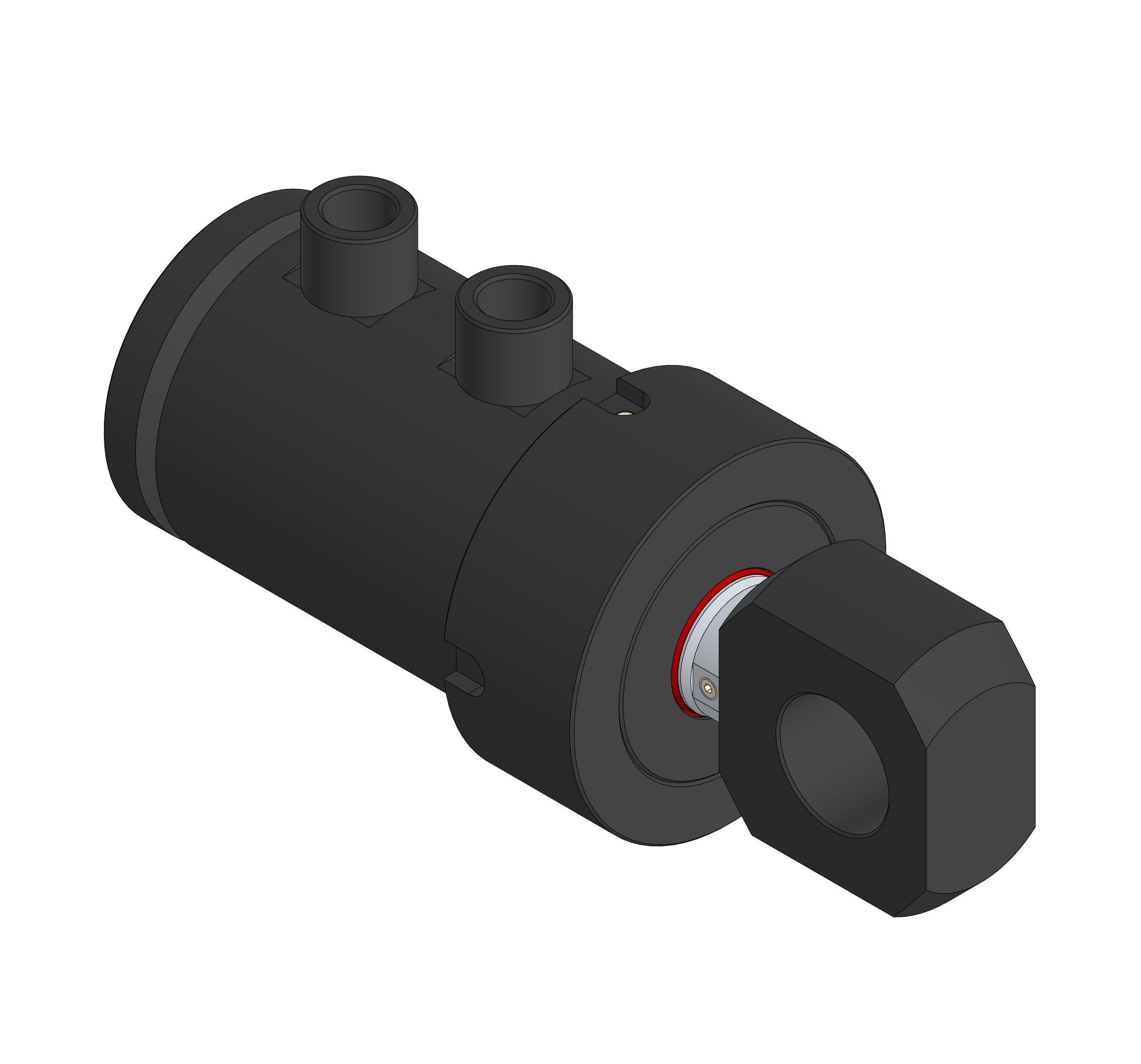

Гидроцилиндр с передней проушиной (исполнение 03) представляет собой сварной поршневой цилиндр, где фиксированная точка крепления расположена на штоко‑выводе, а корпус цилиндра движется в ответ на подачу рабочей жидкости. Такое исполнение широко используется в подъёмных механизмах, опорах, опрокидывающих устройствах и других узлах, где требуется удобное крепление на палец или ось спереди. Цилиндр двухстороннего действия обеспечивает плавное выдвижение и втягивание штока при давлении до 210 бар, с возможностью выбора диаметра поршня, штока и хода в рамках стандартной линейки Donvard. Гильза из бесшовной стали St52, хромированный шток Ra ≤ 0,2 мкм и комбинированные уплотнения (PU, NBR, FPM, PTFE) гарантируют высокую надёжность даже при высоких скоростях и температурах до 200 °С. Передняя проушина обеспечивает быстрый монтаж и простую замену, а универсальная конструкция позволяет использовать цилиндр в землеройной, строительной и подъёмно‑транспортной технике. Возможна поставка как типовых серийных изделий, так и изготовление под заказ с учётом специфики оборудования заказчика.

от 8 000 руб.

серия: ГЦС XXXxХХХ-ХХХХ-03-ДX-X-0-0

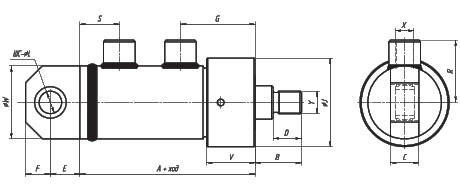

ø поршня	øштока	X	A	B	G	J	R	S	V	W	F	T	Q	L	C
40	25	G3/8	146	15	59	65	42	34	37	50	20	42	50	20	20
40	28	G3/8	146	15	59	65	42	34	37	50	20	42	50	20	20
50	28	G3/8	149	16	64	74	47	32	39	60	23	48	60	25	25
50	30	G3/8	149	16	64	74	47	32	39	60	23	48	60	25	25
63	35	G1/2	157	16	66	89	56	37	40	78	28	60	68	32	32
63	40	G1/2	157	16	66	89	56	37	40	78	28	60	68	32	32
80	40	G1/2	193	20	78	118	68	47	51	100	36	77	85	40	40
80	45	G1/2	193	20	78	118	68	47	51	100	36	77	85	40	40
100	50	G3/4	228	20	99	145	88	58	60	120	43	95	105	50	50
100	70	G3/4	228	20	99	145	88	58	60	120	43	95	105	50	50
120	70	G3/4	245	30	109	167	97	59	72	140	53	115	127	56	60
120	80	G3/4	245	30	109	167	97	59	72	140	53	115	127	56	60
140	80	G3/4	268	30	111	186	107	68	76	160	58	126	140	63	70
140	90	G3/4	268	30	111	186	107	68	76	160	58	126	140	63	70
160	90	G1	299	40	125	213	121	79	82	180	64	138	155	70	80
160	100	G1	299	40	125	213	121	79	82	180	64	138	155	70	80
180	100	G1	307	45	130	239	137	83	87	210	71	155	170	80	90
180	110	G1	307	45	130	239	137	83	87	210	71	155	170	80	90
200	110	G1 1/4	335	50	146	266	156	83	95	230	82	175	195	100	100
200	140	G1 1/4	335	50	146	266	156	83	95	230	82	175	195	100	100
250	140	G1 1/4	362	60	166	340	191	88	113	300	105	230	260	120	120
250	160	G1 1/4	362	60	166	340	191	88	113	300	105	230	260	120	120

Конструкция	сварной (приварная задняя крышка)
Действие	двухсторонний
Установка	В любом положении
Рабочая температура	-20°С ÷80°С (для уплотнений С и В) -20°С ÷200°С (для уплотнений Т)
Рабочая жидкость	Минеральное масло не хуже 10 класса чистоты по NAS 1638
Вязкость рабочей жидкости	9 ÷90 мм2/с
Рабочее давление	210 бар
Тестовое давление	315 бар
Максимальная скорость	0,5 м/с (для уплотнений С и Т) 1 м/с (для уплотнений В)

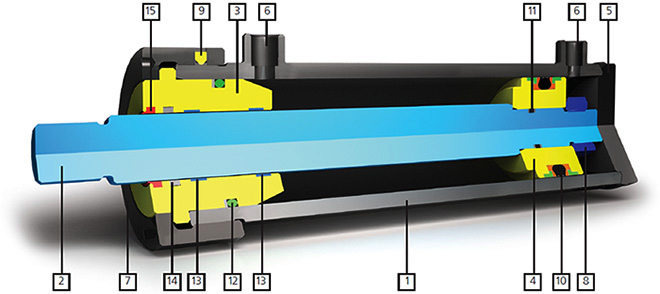

№	Наименование
01	Гильза
02	Шток
03	Букса
04	Поршень
05	Задняя крышка

№	Наименование
06	Бонки
07	Крышка передняя
08	Гайка поршня
09	Стопорный винт
10	Комбинированное уплотнение поршня со встроенными направляющими

№	Наименование
11	Уплотнительное кольцо с защитой от выдавливания
12	Уплотнительное кольцо с защитой от выдавливания
13	Направляющие штока
14	Манжета штока
15	Грязесъемник

ГЦС

063

040

0150

ГЦС	Продукция
	ГЦС	Гидроцилиндр сварной
063	Диаметр поршня
	40÷250 мм
040	Диаметр штока
	25÷160 мм
0150	Ход
06	Исполнение
	00	базовое исполнение
	01	с задней проушиной
	02	с задней проушиной и сферическим шарниром
	03	с передней проушиной
	04	c передней проушиной и сферическим шариром
	05	с проушинами спереди и сзади
	06	с проушинами спереди и сзади, и сферическими шарнирами
	07	с передним фланцем
	08	с задним фланцем
	09	на лапах
	10	с цапфами на промежуточной опоре

C	Уплотнения
	C	стандартное
	B	для высоких скоростей перемещения
	T	высокотемпературное
0	Позиция размещения передней бонки
	0
	1
	2
	3
0	Позиция размещения задней бонки
	0
	1
	2
	3
